余電快速泄放電路，即放電電路，用在需要快速反復開關電源，且負載電路上有大容量電容的場景。

　　斷開電源開關后，如果負載電路有大電容，會引起負載電路上的電壓下降緩慢。此時如果重新接上電源開關，負載電路在未完全掉電的情況下重新上電，可能會導致電路不能正常復位啟動，進而電路工作異常，出現開機死機等情況。

　　所以在生活中，通過開關電源的方式重啟電子設備時，比如重啟路由器，一般是斷電后等幾秒鐘再接上電源。

　　有些設備比如電視機，斷電后會看到他的LED指示燈要過幾秒鐘才會熄滅，就是余電沒有快速泄放導致。

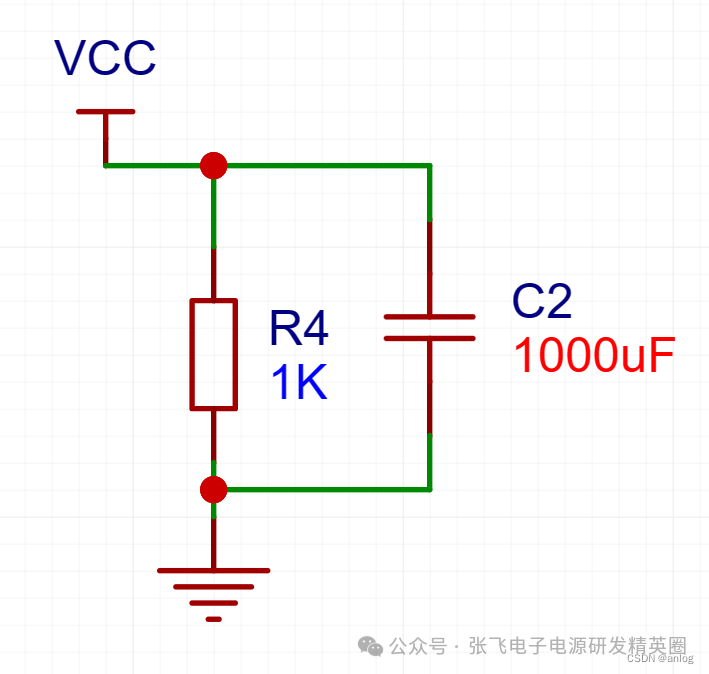

　　方案1：

　　直徑并聯電阻持續接通進行余電釋放：

　　方案2：

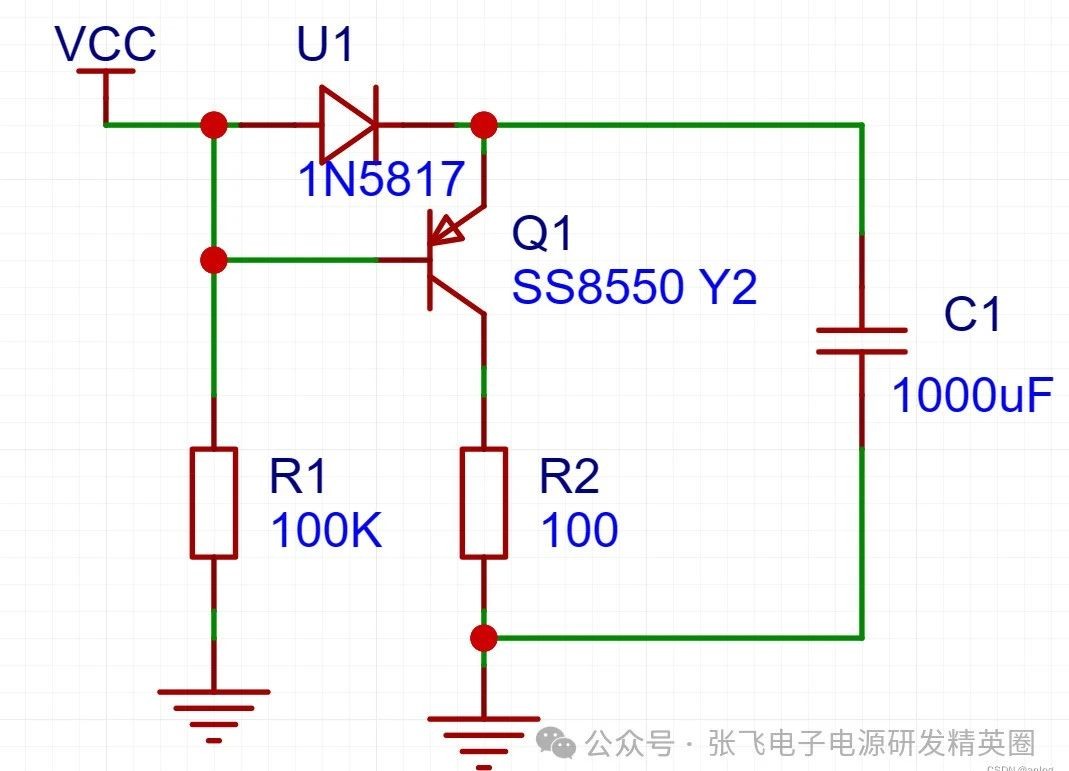

　　使用三極管快速放電(需要注意R2的功耗)

　　(正確的電路)

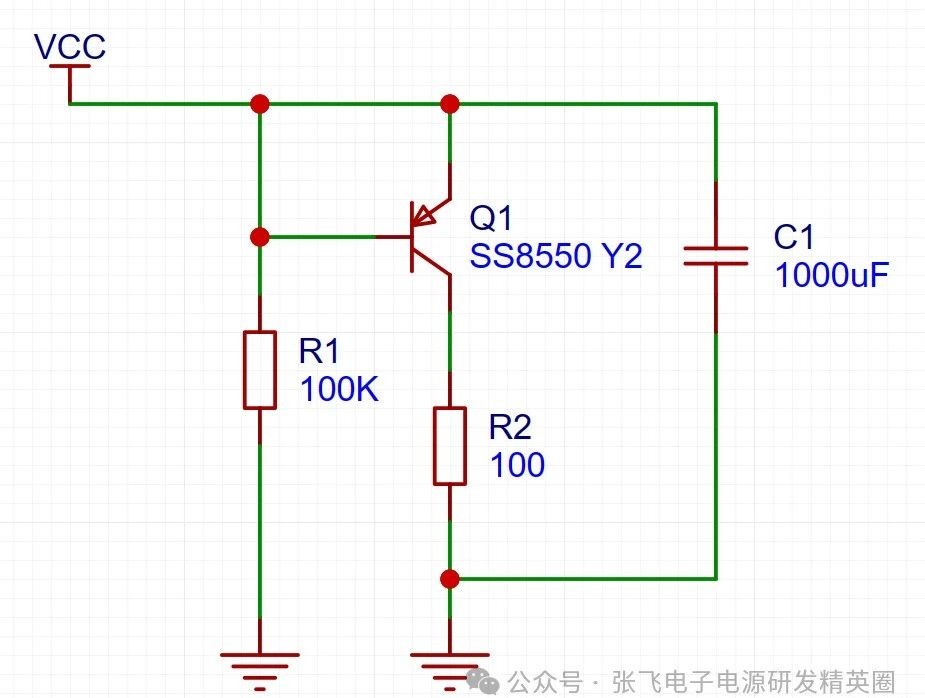

　　(錯誤的電路，沒有二極管在斷電的條件下是不會主動打開Q1的)

　　方案比較：

　　方案1

　　優勢是電路簡單。

　　缺點是功耗較高，一直損耗，由于需要一直開著因此放電速度不能作得太快。

　　方案2

　　優勢是只在斷電得條件下才進行放電，

　　缺點：必須使用防反電路(二極管，或者mos管)以讓三極管的B極電壓迅速降低從而打開三極管，由于單向?qū)щ婋娐返拇嬖趶亩{(diào)職工作端電壓又損耗(上圖損耗0.3v)。
